燃燒器的設計是決定燃燒效率和火焰類型的關鍵因素，而燃燒器的出口流動分析則是驗證燃燒器設計的最佳方式之一。

       分析中使用的燃燒器由兩個同心管組成，兩個同心管與一個旋流器呈環形布置，提供氧化劑(空氣或富氧空氣)。為了誘導產生不同強度的渦流，設計了8個不同角度的導葉。燃料噴射方式以及燃料與富氧空氣的比例決定了燃燒器的燃燒方式，燃燒器可以由擴散型轉變?yōu)椴糠诸A混型、旋渦型。在本研究中，燃料徑向噴射是為了增強燃燒器出口附近區域的混合。

       試驗是在一個大氣壓作用下，高度為1米，截面為48x48cm2的方艙中進行的。燃燒室的外墻是水冷卻的，內襯耐火材料。在V3V系統的實驗中，在環空部加入250L/min的空氣，測試了無反應(無火焰)流動的條件。體積速度約為4.7 m/s，用于散播的氧化鋁顆粒作為示蹤粒子，平均直徑1μm附近。

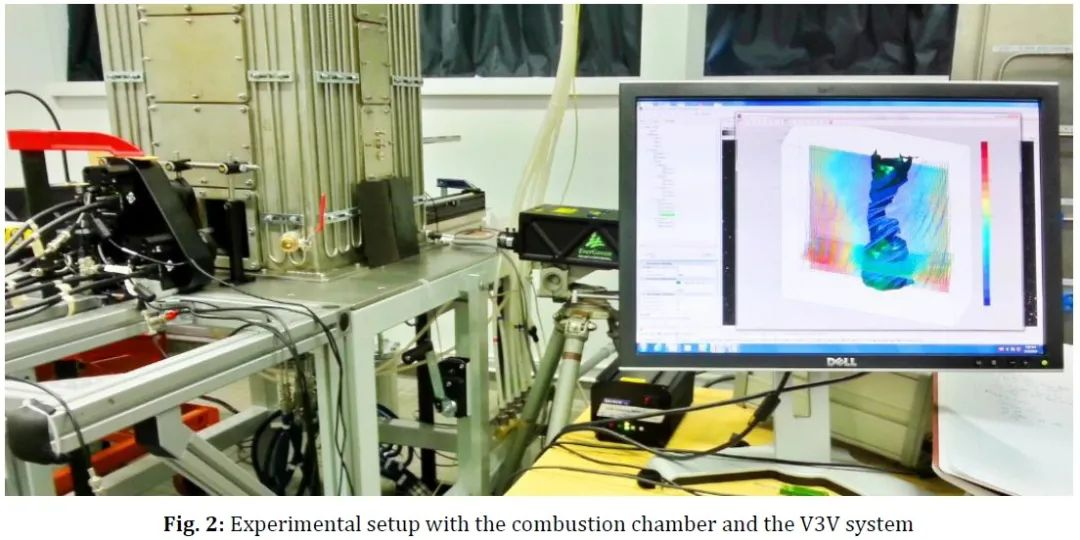

       測量體包括燃燒器的中軸，向外延伸，大約包含燃燒器的一半。攝像機安裝在V3V-9000-TS(左中)上，激光器放置在腔室的另一側。由于流動的強三維性質，V3V-9000-TS系統被認為是一種非常適合于流動分析的工具。此外，結果中1mm3的高空間分辨率提供了一個非常詳細的流動細節的理解，是驗證燃燒器設計的有效方法。
